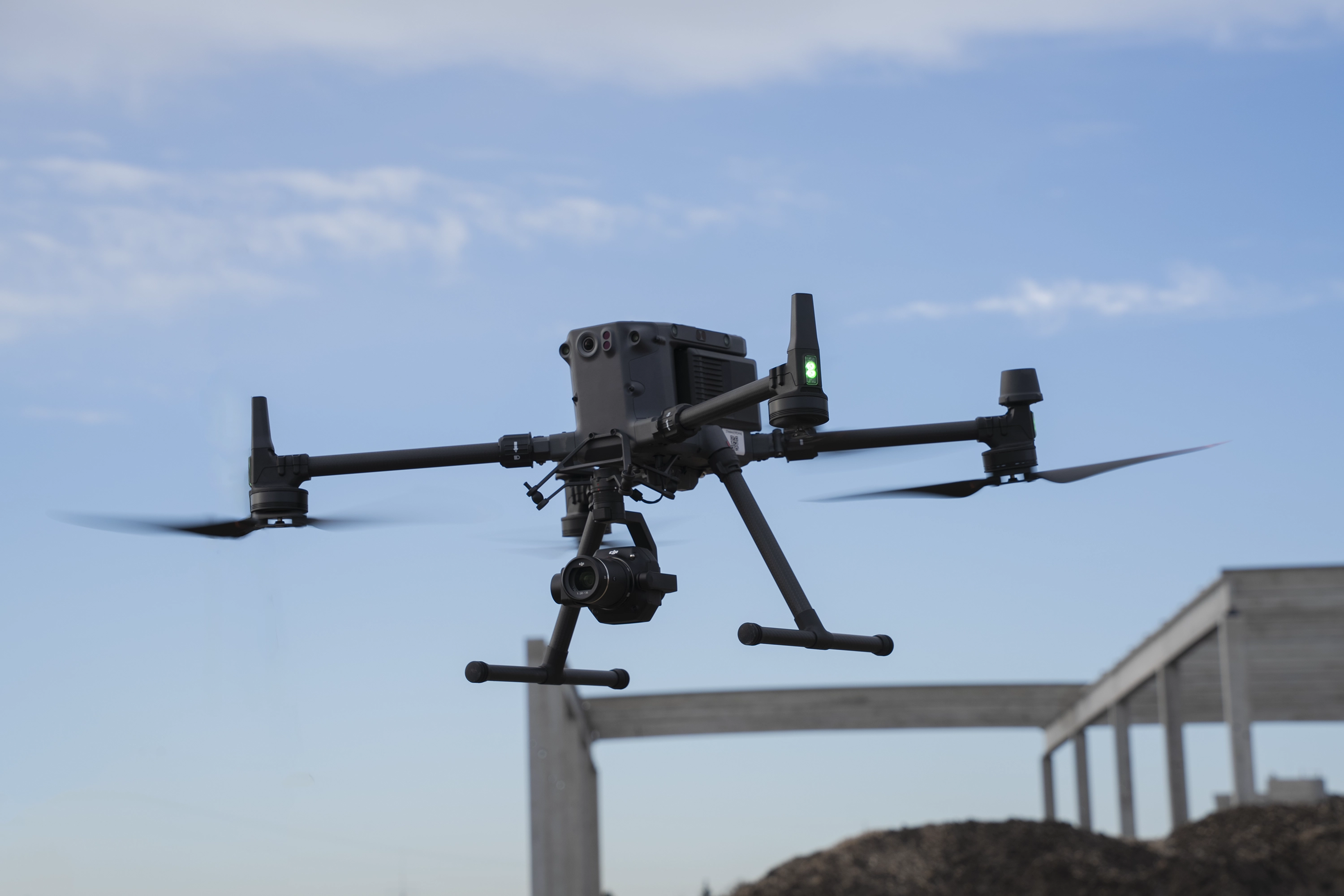

Drone DJI Matrice 350 con camera fotogrammetrica P1

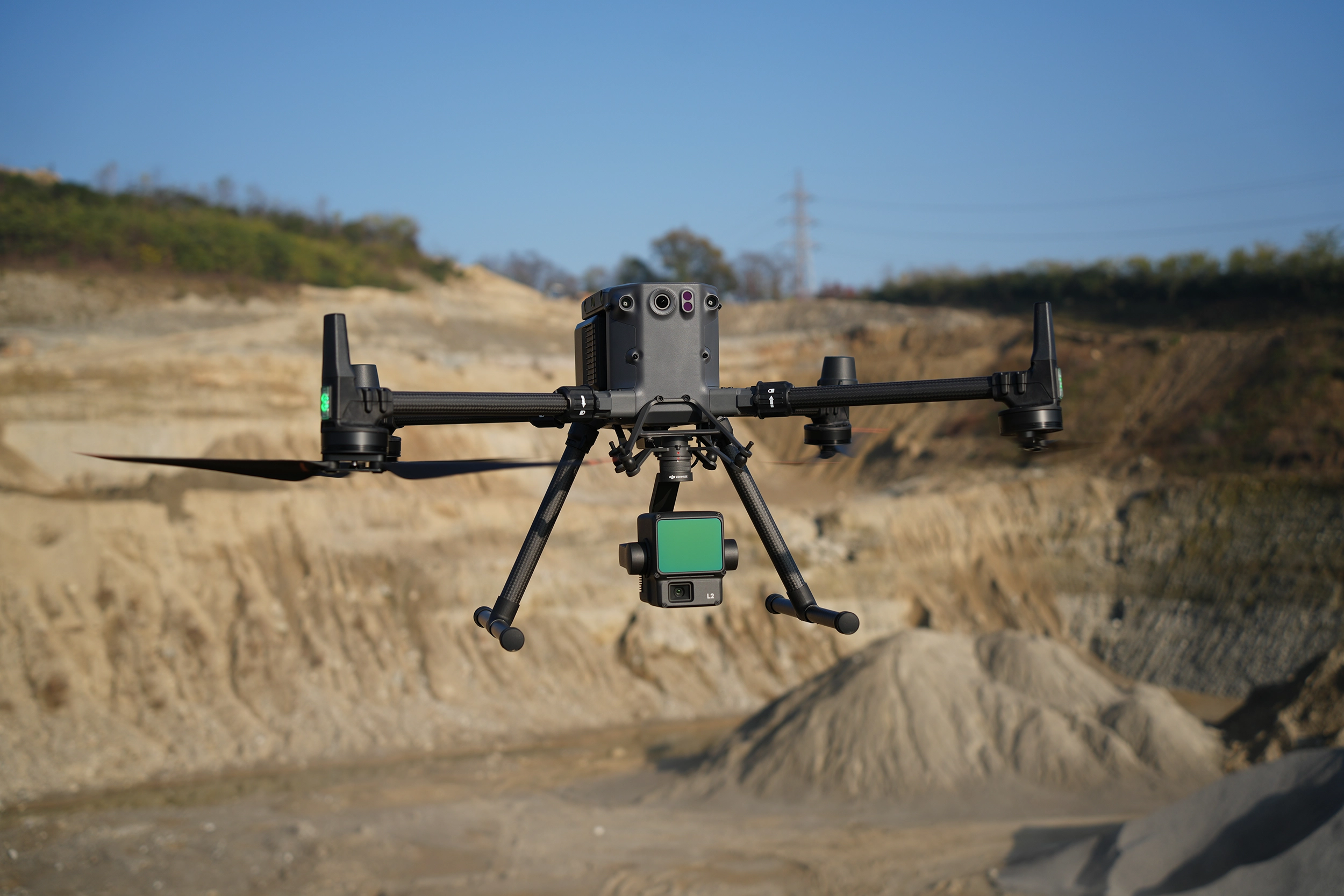

Drone DJI Matrice 350 con sensore LiDAR L2 in cava

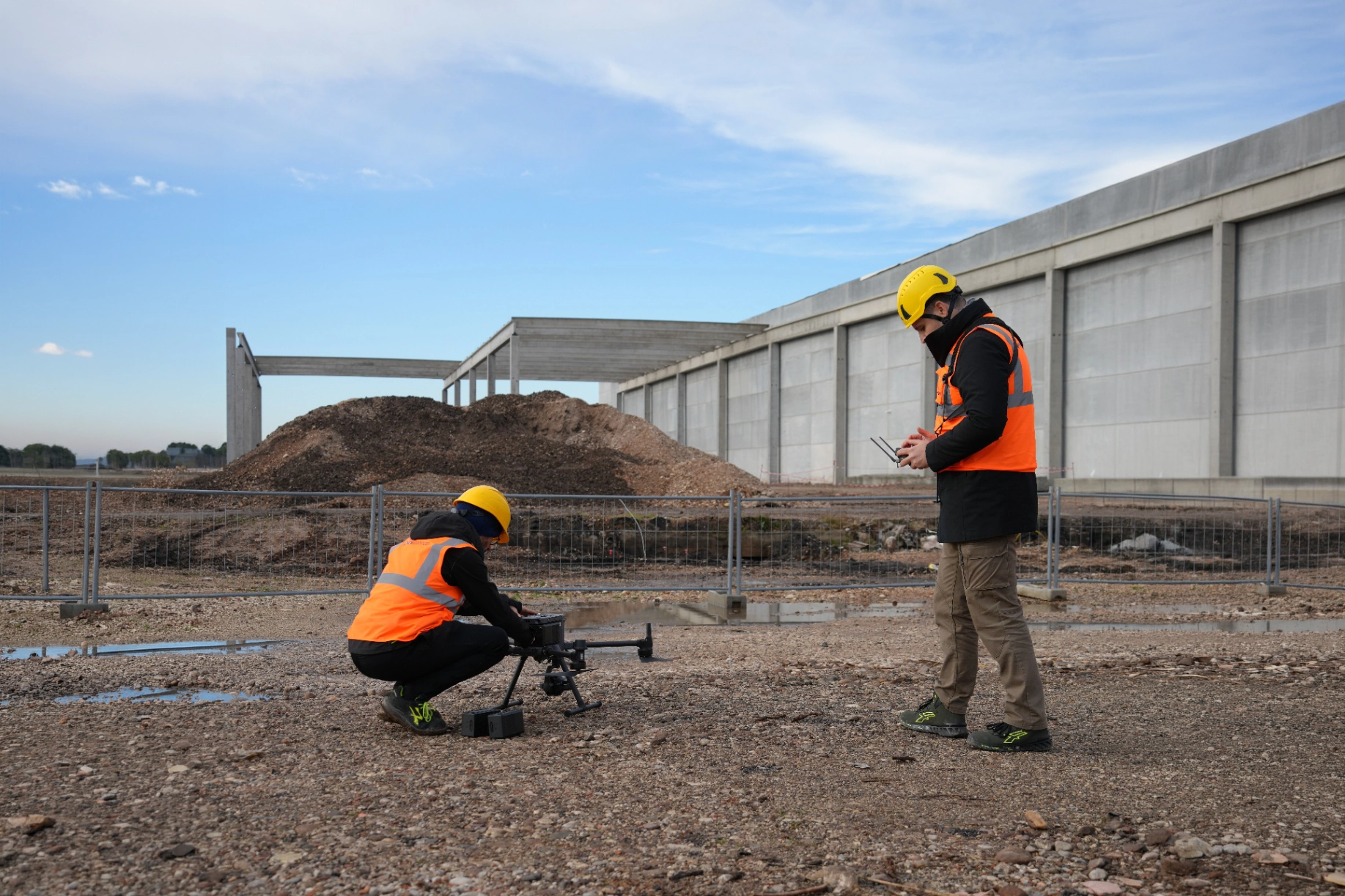

Operatore drone in campo durante rilievo tecnico

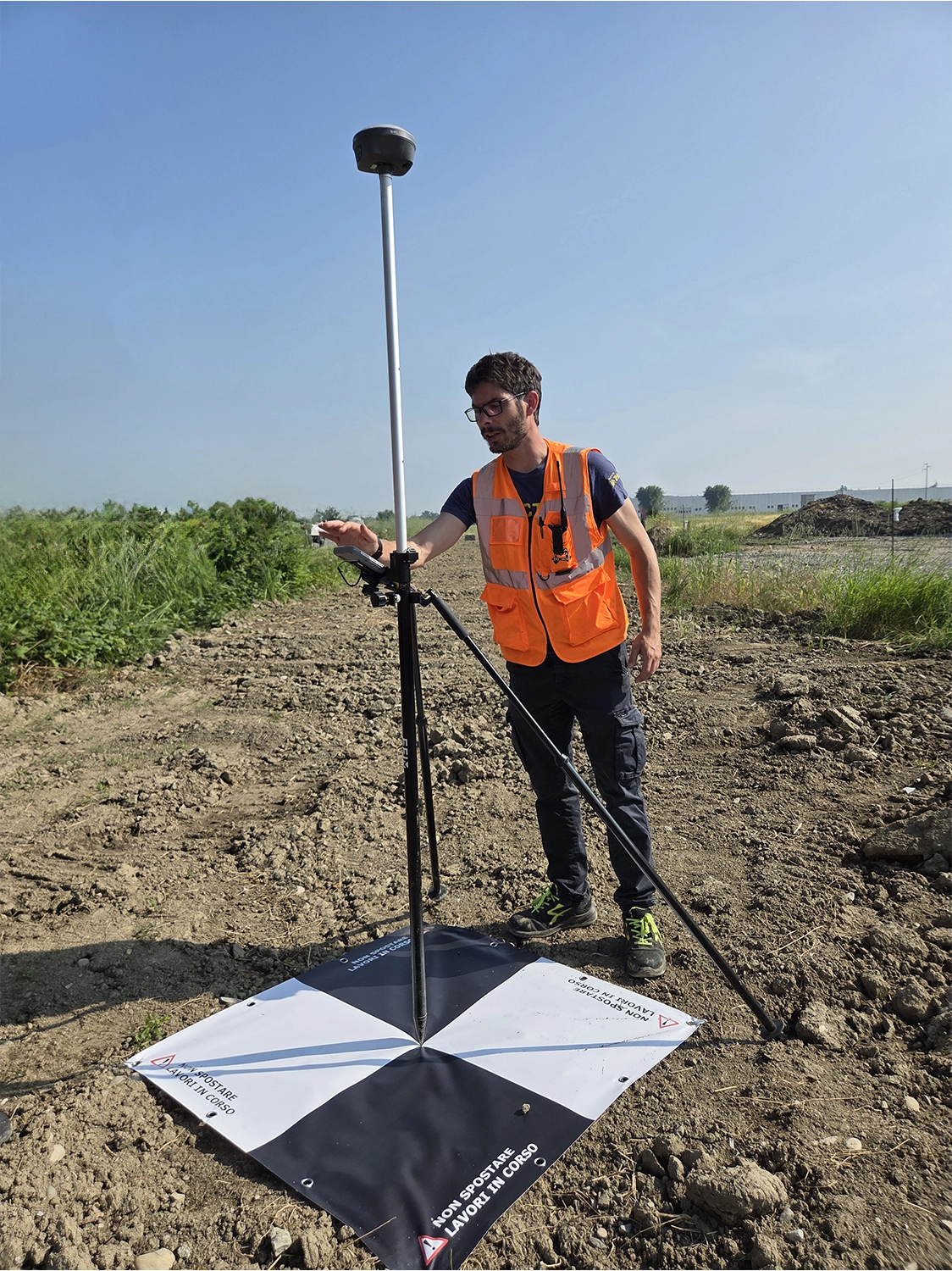

Punto di controllo a terra per rilievo drone

03 / Drone · Fotogrammetria · LiDAR

Drone per fotogrammetria e LiDAR

Rilievi aerei, ortofoto, nuvole di punti e modelli digitali per cave, cantieri, infrastrutture, aree vegetate e contesti complessi e difficili da raggiungere.

[ 00 / Metodo ]

Dal rilievo puntuale alla visione completa del territorio.

Il drone permette di acquisire rapidamente dati completi su aree estese, pendii, coperture, fronti di scavo, vegetazione e zone non facilmente accessibili.

Integrando fotogrammetria, LiDAR e punti di controllo a terra, produciamo elaborati metrici affidabili per progettazione, computi, volumi, monitoraggi e controllo dell’avanzamento lavori.

[ 01 / Dal volo al dato tecnico ]

Tre modi per leggere il territorio

Immagine, geometria e controllo topografico lavorano insieme per trasformare il rilievo aereo in dati tecnici utilizzabili.

[ 01-1 / Fotogrammetria ]

Fotogrammetria per dettaglio visivo, ortofoto e modelli 3D

La fotogrammetria è ideale quando il rilievo deve restituire anche il dettaglio visivo dello stato dei luoghi. Attraverso immagini georeferenziate generiamo ortofoto, modelli 3D texturizzati, mesh e fotopiani utili per analisi, restituzione e documentazione tecnica.

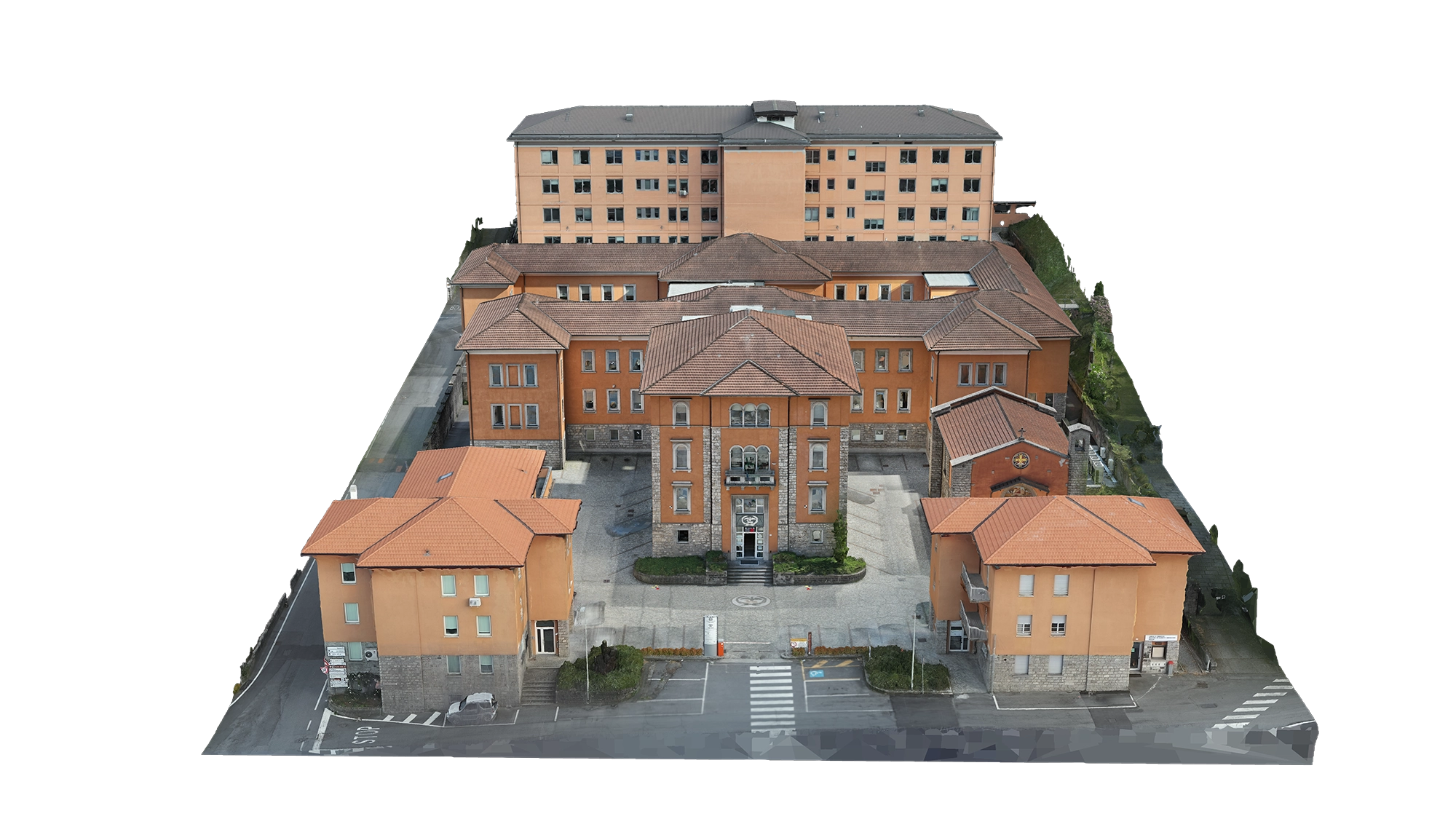

La fotogrammetria genera modelli tridimensionali texturizzati utili per documentare lo stato dei luoghi, analizzare superfici e costruire basi tecniche visive.

01 / 05

Scorri

[ 01-2 / LiDAR ]

LiDAR per leggere il terreno anche in aree vegetate

Il LiDAR da drone è particolarmente efficace in aree vegetate, boschive, in pendenza o difficili da rilevare con sola fotogrammetria. La nuvola di punti viene classificata per distinguere terreno, vegetazione e manufatti, permettendo di estrarre DTM, TIN, sezioni e profili del suolo.

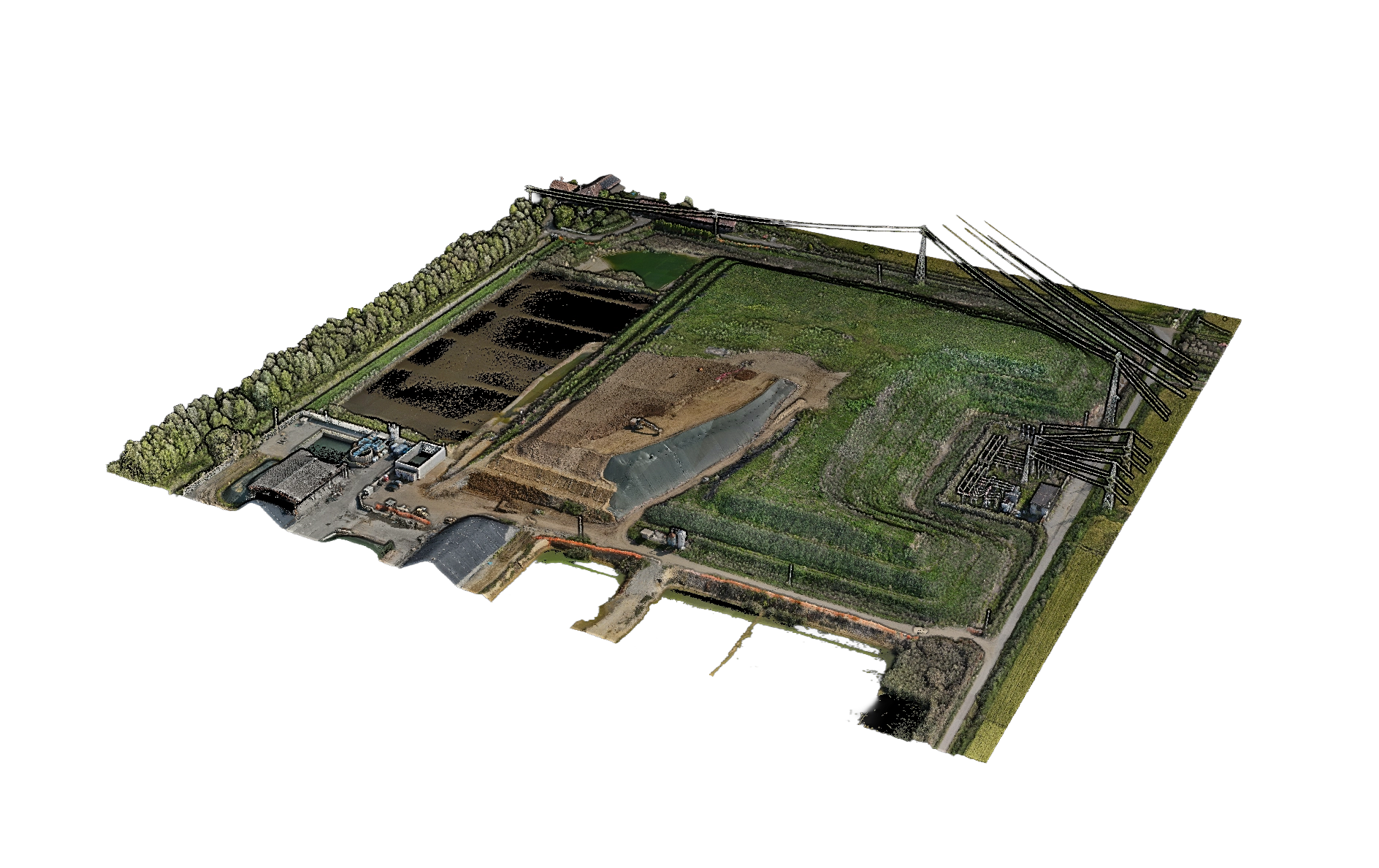

Il LiDAR da drone produce nuvole di punti dense, leggibili e misurabili, utili per descrivere terreno, manufatti, vegetazione e infrastrutture.

01 / 03

Scorri

[ 01-3 / Controllo topografico ]

Integrazione topografica per controllare e georeferenziare il dato

Per rendere il dato aereo affidabile e utilizzabile in ambito tecnico, integriamo il rilievo drone con punti di controllo a terra, misure GNSS, stazione totale e verifiche topografiche. In questo modo ortofoto, nuvole di punti e modelli 3D vengono collegati a un sistema di riferimento coerente.

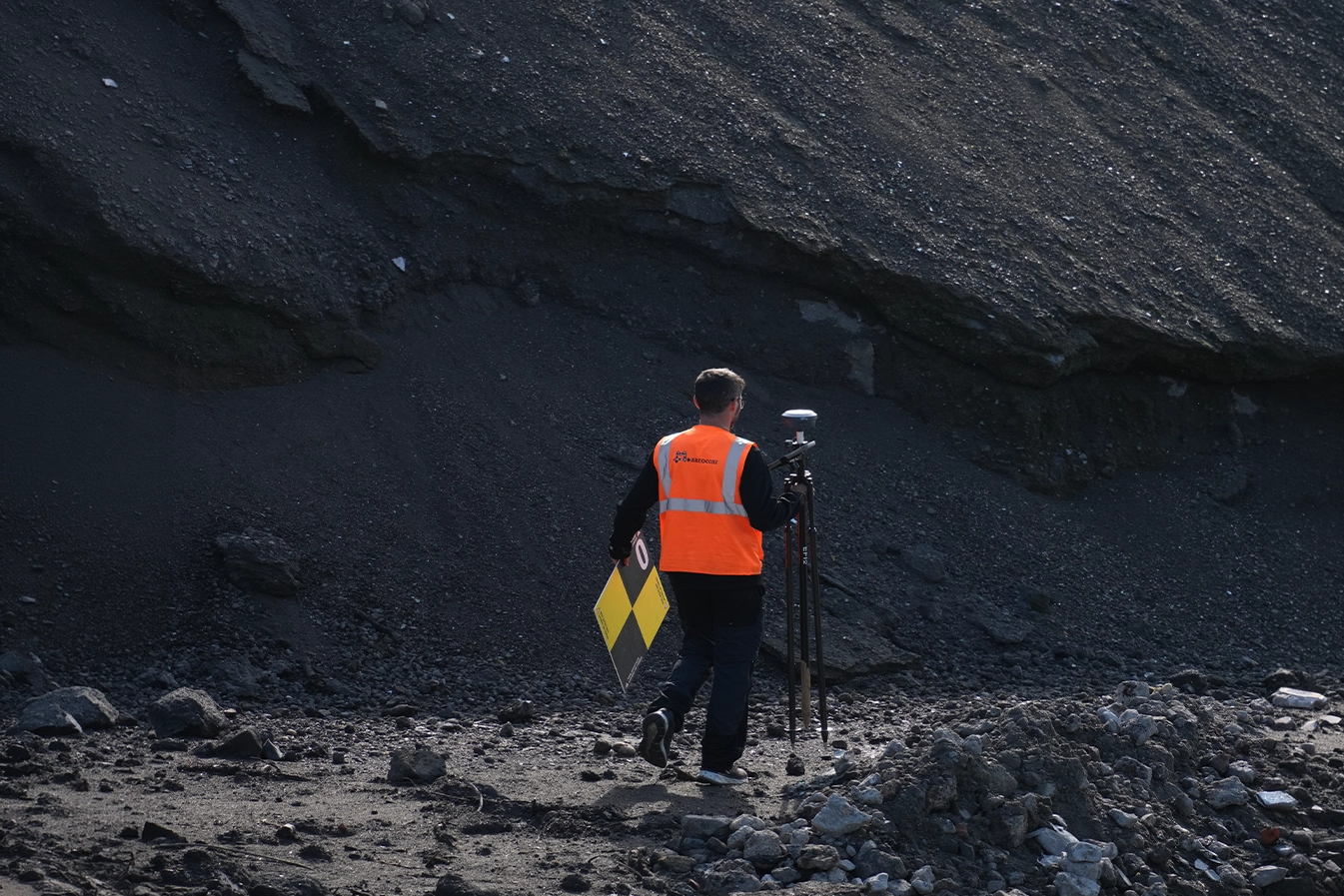

I punti di controllo a terra permettono di vincolare e verificare il rilievo drone, migliorando affidabilità e coerenza metrica del dato finale.

01 / 03

Scorri

[ 02 / Applicazioni ]

Rilievi aerei per aree estese, complesse o difficili da raggiungere

Ogni contesto richiede un metodo diverso: fotogrammetria, LiDAR, rilievo topografico o integrazione tra più tecnologie. Il drone diventa il punto di partenza per costruire una base dati completa e utilizzabile.

Cave e aree estrattive

Rilievi periodici di cave, fronti di scavo, piazzali, cumuli e aree operative. Dal drone otteniamo ortofoto, modelli del terreno, curve di livello e superfici utili per il controllo dei volumi.

Strade e versanti in pendenza

Su strade di montagna, scarpate e tracciati in forte pendenza il drone consente di rilevare in sicurezza aree difficili da percorrere a piedi, restituendo modelli continui del terreno.

Discariche, sterri e riporti

Il rilievo aereo permette di misurare rapidamente superfici, quote e volumi di sterro e riporto, supportando computi, stati di avanzamento e confronti tra epoche diverse.

Facciate e coperture

Per edifici, coperture e parti alte difficili da raggiungere, il drone consente di acquisire immagini tecniche, modelli 3D, fotopiani e basi utili alla restituzione.

Aree boschive e territorio

In aree vegetate, agricole, boschive o poco accessibili, l’integrazione tra drone LiDAR e rilievo topografico permette di leggere meglio la morfologia del terreno.

Cantieri e infrastrutture

Il drone consente di documentare lo stato del cantiere, aggiornare modelli, verificare avanzamenti e confrontare superfici rilevate con superfici di progetto.

[ 03 / Progetti ]

Dati tecnici per contesti reali

Dalle cave ai versanti, dalle discariche alle coperture, il rilievo con drone consente di trasformare aree complesse in informazioni tecniche misurabili, aggiornabili e integrabili nei flussi di progettazione.

Cava e area produttiva

Rilievo aereo di area estrattiva con restituzione di ortofoto, modello digitale del terreno, curve di livello e superfici per il controllo dei volumi.

Ortofoto · DTM · Curve di livello · Volumi · Nuvola di punti

Strada in area montana

Rilievo di tracciati, versanti e scarpate in pendenza per supportare la progettazione di superfici stradali e opere di movimento terra.

Modello del terreno · Sezioni · Superfici di progetto · Supporto al tracciamento

Discarica, sterro e riporto

Rilievi ripetuti per misurare variazioni di quota, avanzamento lavori, cumuli, abbancamenti e differenze volumetriche tra superfici.

Confronto tra epoche · Volumi · Report · Superfici aggiornate

Facciate e coperture

Acquisizione aerea di edifici, coperture e fronti verticali per produrre immagini tecniche, fotopiani, modelli 3D e basi di supporto alla restituzione.

Fotopiani · Mesh · Ortoimmagini · Nuvole di punti

Territorio e aree boschive

Rilievo di aree difficili da raggiungere o parzialmente coperte da vegetazione, dove il LiDAR da drone permette una lettura più completa della morfologia.

LiDAR · DTM · DSM · Nuvola classificata · Analisi del terreno

[ 04 / Output ]

Dal volo al dato tecnico

Ogni elaborato viene impostato in funzione dell’obiettivo finale: progettazione, computo, controllo cantiere, documentazione, modellazione o integrazione con altri rilievi.

Ortofoto georeferenziate

Nuvole di punti da fotogrammetria o LiDAR

Modelli digitali del terreno DTM / DSM

Curve di livello

Sezioni e profili

Calcoli volumetrici

Mesh 3D texturizzate

Fotopiani di facciate e coperture

Superfici per progettazione e movimento terra

File CAD, GIS e formati compatibili con software tecnici

[ 05 / Processo ]

Un rilievo aereo progettato prima del volo

Analisi dell’area

Valutiamo dimensioni, accessibilità, vegetazione, vincoli operativi, precisioni richieste e finalità del rilievo.

Scelta della tecnologia

Definiamo se utilizzare fotogrammetria, LiDAR o entrambe, integrando quando necessario punti di controllo a terra.

Acquisizione in campo

Pianifichiamo il volo e raccogliamo dati fotografici, LiDAR e topografici in modo coerente con il risultato richiesto.

Elaborazione e consegna

Trasformiamo i dati acquisiti in ortofoto, nuvole di punti, superfici, modelli e file tecnici pronti all’uso.

[ 06 / Valutazione tecnica ]

Vuoi parlare del tuo progetto?

Possiamo valutare insieme estensione, accessibilità, precisioni richieste e output necessari, scegliendo il metodo più adatto tra drone, LiDAR, fotogrammetria, rilievo topografico e laser scanner.
